Micro proto 1/43 Brushless et en Carbone



Je vous présente mon proto 1/43 Brushless proportionnel avec un chassie réalisé dans une plaque de carbone ,Il n'y a rien de collé, tout est vissé sur la chassie, il y a des petits ressorts sur les roues avant . Une lame assure l' amortisseur arrière.

J'utilise un dif modifiée de Micro-t pour transmission.





Montage du pont Avant



Le servo de direction est en position avant .

Les supports de fusées coulissent sur un axe fixe, ce qui permet de placer des petits ressorts en guise de suspension.





Montage du pont Arrière

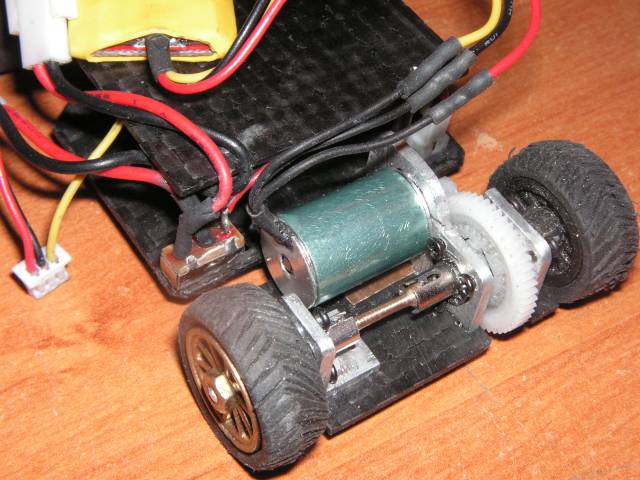

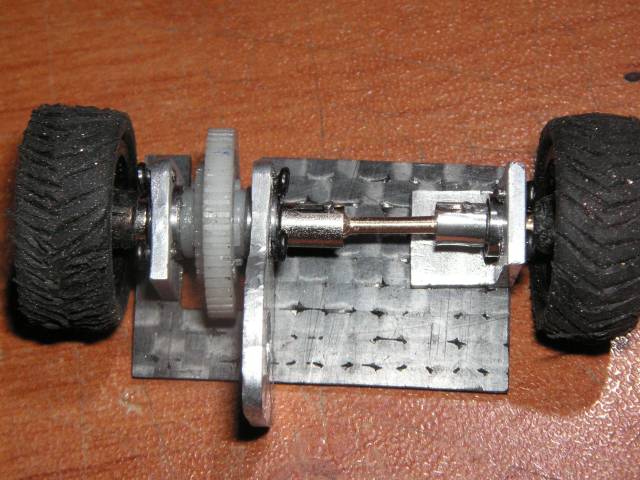

Pour faire la liaison entre la roue droite et gauche, j'ai réalisé un petit cardan en léton.









.ESC Brushless : avant arrière BEC 10A 6g 2 éléments lipo 20/15/6 mm

Moteur Brushless : 15/10 axe 1mm

le micro servo : 3,2g 23/19/7mm

récepteur : FM 40Mhz 4 vois 2,5g 25/15/6mm



























les roues Avant sont équipées chacune de 2 roulements de Dnano









La barre de direction a un petit débattement vertical sur les supports de fusées, pour faciliter le coulissement des amortisseurs.

Le système de direction permet à la barre de direction un mouvement vertical et un mouvement horizontal sans donner de jeu dans le direction.





J'ai pris un diff de Micro-t que j'ai modifié pour qu'il ne puisse pas s'ouvrir, vu qu' une des roues est directement montée sur le coté du diff où il y a la tige. Pour le raccourcir j'ai tronçonné sur 1mm, les parties en rouge sur la photo. J'ai usiné la partie en vert sur la photo au même diamètre que l'axe, puis j'ai usiné une encoche dans l'axe au niveau de la partie coloriée en bleu pour mettre un clip.

Chose qui n'a pas été très facile à réaliser . Mais ça marche, le diff ne s'ouvre plus tout seul tout en ayant un fonctionnement normal.











L' autre roue est montée sur une fusée de Micro-t que j'ai raccourcie et refiletée.

Tout l' ensemble est monté sur des plaques en alu fixées à la plaque carbonne par des petites vis de micro-t. Toutes les plaques alus sont percées au diamètre de roulements de micro-t. Les roulements sont maintenus par 3 vis de chaque coté.
